VERICUT позволяет в точности повторить кинематику станка и логику системы ЧПУ при изготовлении детали.

Модули предоставляют широкие возможности для настройки систем управления виртуальных станков.
Каждый станок в производственном цеху может быть достоверно воспроизведен с учётом различных кинематических схем, типов систем ЧПУ, программ, деталей и функций.
Логика виртуальной системы ЧПУ легко формируется в контекстных диалоговых окнах.
Символьные и числовые записи G-кода, заданные в логическом формате «word/address», а затем настроенные на вызов макросов, позволяют достоверно имитировать функции системы ЧПУ.
Возможность построения кинематики станка позволяет выявлять столкновения и опасные сближения между всеми компонентами станка, такими как суппорты, головная часть, револьверные головки, поворотные столы, шпиндели, устройства смены инструмента, оснастка, заготовка, режущий инструмент и другие пользовательские объекты.
Задание зон опасного сближения с компонентами станка позволяет проверять перемещения на опасных участках операционных переходов и отслеживать выход за пределы рабочей зоны.
Дополнительные программные расширения позволяют настроить рабочее место технолога для решения различных задач при программировании и проверке программ для станков с ЧПУ на производстве.

CGTECH VERICUT
CGTECH VERICUT

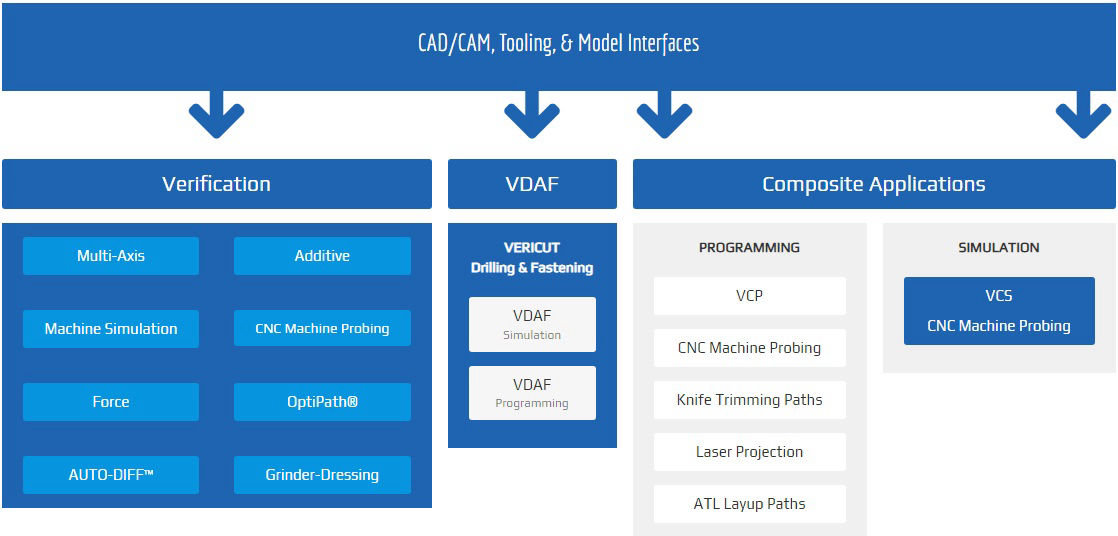

Модульная структура VERICUT

Наименование модуля  Описание
Verification Представляет собой основу продуктовой линейки и необходим для запуска любых других дополнительных модулей
из состава VERICUT. Модуль проверяет 3-х осевое фрезерование (плюс поворотное 5-осевое позиционирование),
2-х осевое точение (включая несколько установок)
Multi-AxisДополняет возможности Verification для симуляции и проверки 4-х и более 5-ти координатного фрезерования, сверления,
точения и сочетания токарно-фрезерных операций, поддержка многоканальности
AUTO-DIFFПроверка результатов обработки детали на зарезы\недорезы.
Позволяет сравнить обработанную деталь и модель конструктора, оценивать допуски
Machine SimulationОбеспечивает реалистичное движение компонентов станка в соответствии с командами G-кода УП и предоставляет
возможность для достоверной симуляции различных видов обработки и станочных операций
OptiPathМетод оптимизации подачи и скорости резания на основе данных о заготовке и параметрах в области обработки.
Модуль использует анализ глубины и ширины реза, толщину стружки, нагрузку на шпиндель, алгоритмы торможения\ускорения
для внесения измений в код УП
Force (Milling-Turning)Метод оптимизации с учетом физических процессов, определяет оптимальную эффективную подачу для заданных условий
резания из расчета четырех факторов: усилия на режущем инструменте, мощность шпинделя, максимальная толщина стружки
и максимально допустимая подача.
Модуль рассчитывает идеальную скорость подачи, анализируя геометрию инструмента и его параметры,
свойства материала заготовки и режущего инструмента, подробную геометрию режущей кромки и условия контакта
CNC Machine ProbingСокращение потенциальных ошибок при отработке контрольных операций измерительными головками на станке
Model ExportМодуль экспорта геометрических результатов обработки в популярных 3D-форматах для анализа в CAD/CAE приложениях
(IGES, STL, CATIA V5, CATIA V4, ACIS, STEP)
EDM Die SinkingКонтроль производственных операций на прошивном и электро-эрозионном оборудовании
Grinder-DressingКонтроль производственных операций на многокоординатном заточном и шлифовальном оборудовании.
Специальный интерфейс пользователя
AdditiveОбеспечивает симуляцию создания геометрии детали путем точного лазерного наплавления и нанесения материала на
традиционных и гибридных станках с ЧПУ. Модуль считывает параметры нагревательного элемента, контролирует его мощность
и поток материала для каждого типа задания
Inspection Sequence
VERICUT Reviewer
CAD/CAM InterfacesИнтерфейсы позволяют интегрировать VERICUT с популярными CAD\CAM пакетами и облегчают процесс формирования технологических установов на виртальных моделях станков
Model InterfacesОбеспечивает прямую передачу параметризованных геометрических моделей из CAD пакетов без преобразований
VNCK InterfaceПозволяет импортировать файлы архивов физической системы ЧПУ и использовать в качестве виртуальной системы ЧПУ
Composite ApplicationsПрограммное приложение для програмирования и проверки процесса изготовления деталей из композиционных материалов
на автоматизированном выкладочном или намоточном оборудовании.
Модуль является независимой разработкой, не зависит от производителя оборудования и CAD системы
VDAF Drilling & Fastening
Программное приложение для симуляции и программирования работы клепальных автоматов.
Модуль является независимой разработкой, не зависит от производителя оборудования и CAD системы
